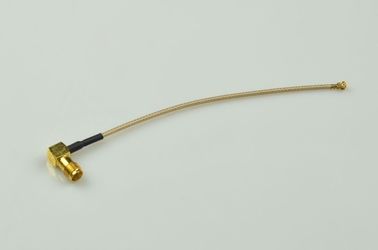

RG 178 동축 케이블과 UFL 연결기에 대한 RF 케이블 SMA 여성 직각

A. 전기 특성

주파수

DC~3GHz

임피던스

50 오옴

S.W.R

2.0 0~3GHz에 한계에 이르세요

반사 특성

>=10dB

삽입 손실

<>

비. 재료와 기계적 특성

케이블 유형

RG 178 케이블

접속구의 형태

에스엠에이 커넥터 여성 ; UFL 연결기

인발 시험

>= 3.0Kg

Ｃ. 환경적입니다

작동 온도

- 40 ˚C ~ + 65 ˚C

저장 온도

- 40 ˚C ~ +80˚C

테스트 항목

시험 조건과 절차

요구조건

C1

S.W.R.

네트워크 분석 프로그램 위의 세트 DUT ; 테스트에 개별적 보정을 만드세요

지시 DUT 상술

M1

진동

MIL-STD-202G, 201A

크기 : 0.03 인치 (0.76mm) ; Freq : 10 내지 55 Hz

3가지 방향 ; 각각 방향을 위한 2 시간

1. 어떤 시각적 손상

2. 주파수 톨.<>

M2

임의

하락

높이 : 1.5 미터 ;

3가지 방향 ; 각각 방향을 위한 1 시간

1. 어떤 부분도 분리되지 않았습니다

2. 주파수 톨.<>

M3

납땜성

210F세 MIL-STD-202G는 컨드. A

땜납 철 : 350±10' Ｃ ; 지속 기간 : 5 초

1. PCB에 설치됩니다

2. 어떤 시각적 손상

M4

단말기-

인발 시험

211A세 MIL-STD-202G는 컨드. A

개별적 상술에 대해 찬성하기 ; 힘은 적용되었습니다

단말기의 주축에

1. 지시 DUT 상술

2. 주파수 톨.<>

M5

차원

차원, 색깔, 물질, 패키지의 사찰,

표면 처리

지시 DUT 상술

E1

염수분무

101E세 MIL-STD-202G는 컨드. 비

임시 직원으로 일하세요 : 35' Ｃ ; RH : >= 95%; 염화나트륨 용액 : >= 5%;

타임즈 지 : 48 시간

2 시간 복구 뒤에

1. 어떤 시각적 손상

2. 주파수 톨.<>

E2

습도

103B세 MIL-STD-202G는 컨드. 비

임시 직원으로 일하세요 : 40' Ｃ ; RH : >= 95%; 타임즈 지 : 48 시간

2 시간 복구 뒤에

1. 어떤 시각적 손상

2. 주파수 톨.<>

E3

열 충격

1가지 사이클 : - + 80' Ｃ (30 분)에 대한 40' Ｃ (30 분)

사이클 : 24

2 시간 복구 뒤에

1. 어떤 시각적 손상

2. 주파수 톨.<>

E4

삶 (높은 온도.)

108A세 MIL-STD-202G는 컨드. A

임시 직원으로 일하세요 : 85' Ｃ ; 타임즈 지 : 96 시간

2 시간 복구 뒤에

1. 어떤 시각적 손상

2. 주파수 톨.<>

R1

로에스

흐름도와 IEC 62321:2008과 관련하여

지시적 로에스 2002/95/EC

R2

PFOS

미국 EPA 3540C와 관련하여 :LC / MS에 의한 1996년

지시적 로에스 2006/122/EC

R3

PFOA

미국 EPA 3540C와 관련하여 :LC / MS에 의한 1996년

지시적 로에스 2006/122/EC
